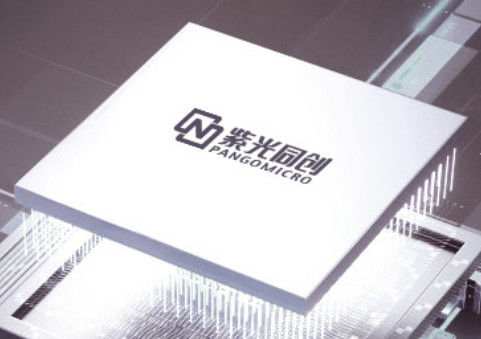

PGL12G

PGL12G is een laagvermogen, kosteneffectief FPGA-product. Hieronder zijn enkele van de belangrijkste parameters en kenmerken:

I. Basisparameters

• Proces: maakt gebruik van 40nm CMOS-technologie, een volwassen en laag energieverbruik proces knooppunt.
• Kernspanning: zo laag als 1,1 V, wat bijdraagt tot verdere vermogenreductie.

II. Kenmerken van het systeem

• Aantal gebruikers-IO's: ondersteunt tot 308 gebruikers-IO's, voor complexe ontwerpen.
• Spanningsstandaarden: Ondersteunt meerdere spanningsstandaarden, waaronder 1.2V, 1.5V, 1.8V, 2.5V en 3.3V, die zich aanpassen aan verschillende interfaces en circuitvereisten.
• Interface-normen: compatibel met meerdere interface-normen zoals HSTL, SSTL, mipiD-PHY, LVDS, MINI-LVDS, SUB-LVDS, SLVS, TMDS,de compatibiliteit met verschillende randapparatuur en opslagapparatuur te waarborgen.

III. Configureerbare logische modules (CLM's)

• Structuur: Elk CLM bestaat uit 4 multifunctionele LUT5's (Look-Up Tables) en 6 registers, die flexibele logische configuratie mogelijkheden bieden.
• Kenmerken: Ondersteunt snelle carry-lookahead rekenkundige logica, gedistribueerde RAM-modi en cascade ketens, waardoor de reken- en gegevensverwerkingsmogelijkheden van de FPGA worden verbeterd.

IV. Geheugenbronnen

• DRM (Dedicated RAM Modules): Biedt 18Kb opslagruimte, configureerbaar als twee onafhankelijke 9Kb-blokken.eenvoudige RAM met twee poorten, ROM en FIFO-modi, die voldoen aan diverse opslagbehoeften voor verschillende toepassingen.
• Distributed RAM en Block RAM: Biedt een bepaalde hoeveelheid gedistribueerde RAM en blok RAM-bronnen voor het opslaan van tijdelijke gegevens en het implementeren van complexe logische functies.

V. Hardcore middelen

• Memory Controller (HMEMC): geïntegreerde geheugencontroller voor efficiënte gegevensuitwisseling met externe geheugenapparaten.
• Analoog-digitale converter (ADC): geïntegreerde ADC-module voor het omzetten van analoge signalen in digitale signalen, geschikt voor toepassingen die analoge signaalverwerking vereisen.

VI. Andere kenmerken

• Configuratiemodi: Ondersteunt meerdere configuratie-modi voor flexibele installatie op basis van de vereisten van de gebruiker.
• Beveiligingsfuncties: Biedt bitstream-encryptie en Device ID (UID) functies om gebruikersontwerpen te beschermen.
